Ugelli
Gli ugelli sono un elemento indispensabile nell’ambito dello stampaggio ad iniezione.
Sono posti al termine del condotto della vite di plastificazione in modo da far fluire il materiale nel canale d’ingresso dello stampo.
Possono avere design personalizzati ed essere prodotti in differenti acciai con diversi rivestimenti.
Ugello Standard
Personalizzabili secondo le esigenze del cliente, possono essere diretti o composti da corpo ugello e testina.
Ugello Miscelante
Nel corpo dell’ugello può essere inserito un elemento miscelante, disponibile in varie misure. Questa soluzione è consigliata per migliorare la miscelazione e l’omogeneizzazione del materiale evitando striature di colore.
Ugello Filtro
All’interno del corpo ugello viene inserito un filtro, disponibile in varie misure. Questo filtro serve per salvaguardare le camere calde e gli stampi, in particolare in quei casi in cui vengono utilizzati polimeri riciclati spesso contenenti impurità.
Ugello Shut Off
Gli ugelli otturatori possono funzionare tramite meccanismi di chiusura meccanica, idraulica o pneumatica. Sono consigliati per garantire un processo affidabile e ripetitivo, in particolare nel caso di polimeri molto liquidi.

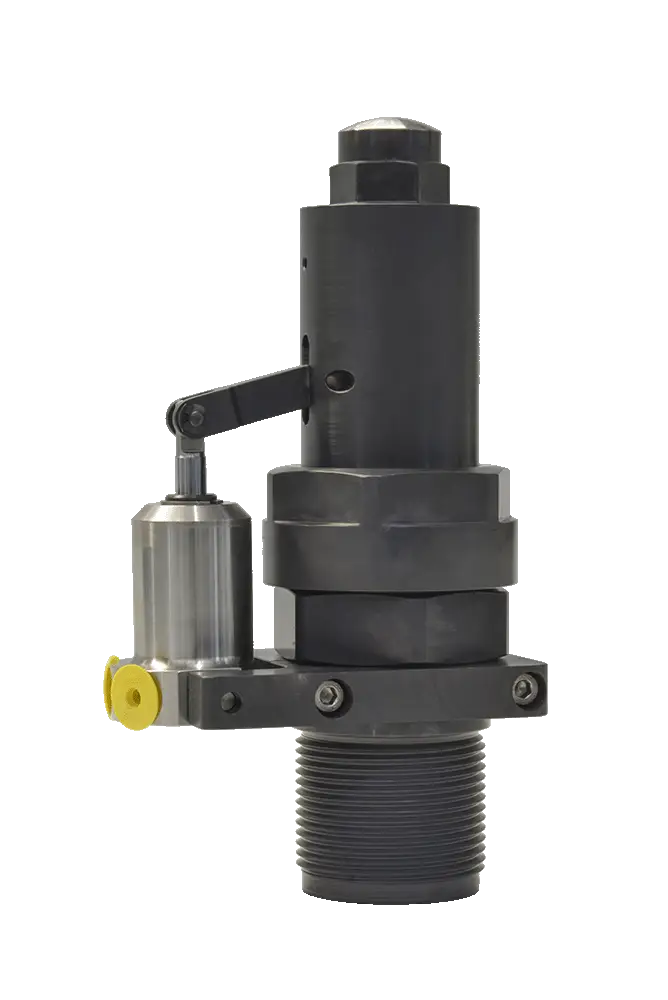

Ugelli Shut Off
Gli ugelli shut off hanno diversi campi applicativi, e sono particolarmente indicati per polimeri liquidi.
Consentono di raggiungere molteplici vantaggi:
-
Precisione nella chiusura, con eliminazione di perdite e sbavature Riduzione dei tempi ciclo
-
Perdita di pressione minima
-
Conduzione del calore ottimizzata
-
Nessuna sollecitazione della massa fusa
Le parti sono intercambiabili in caso di usura. È inoltre possibile fornire componenti rivestiti con tecnologia PVD, per una maggior resistenza all’usura.
La chiusura può essere di tipo meccanico (a molla), idraulico oppure pneumatico.
La scelta del modello corretto dipende dalla capacità massima di iniezione del gruppo di plastificazione.
S10 – L10 | S20 – L20 | S30- L30 | |
---|---|---|---|
Capacità massima di iniezione | 500 cm3 /s | 1500 cm3 /s | 3500 cm3 /s |
Diametro vite | < 30 mm | 20 – 60 mm | > 50 mm |
Temperatura massima | 400 C° | ||
Pressione massima | 2500 bar |
